◆ 定柱式十字滑台结构，，，，，，，大跨距人字形立柱，，，，，，，全封关防护设计，，，，，，，床身、立柱大件选取高强度铸铁资料，，，，，，，满足高刚性和不变的精度要求 ◆ 主轴使用前端迷宫设计，，，，，，，具备中心吹气装置/职能，，，，，，，主轴均选取高速直联主轴单元 |  |
 | ◆ 配置24刀位的圆盘式刀库，，，，，，，可选配30刀位圆盘式刀库 ◆ 机床底部斜坡设计，，，，，，，内置自动冲水排屑装置，，，，，，，水箱后置设计 ◆ 三轴均选取高刚性的滚柱线轨，，，，，，，大直径C3级丝杠，，，，，，，丝杠预拉伸装置，，，，，，，电机与丝杠直接衔接驱动，，，，，，，提高刚性和精度，，，，，，，丝杠导轨选取集中式光滑系统，，，，，，，保障精度 ◆ 两种丝杆导轨防护可选，，，，，，，满足硬脆资料、金属资料加工需要 |
◆ 标配三菱M80B，，，，，，，可选配西门子828D-280、FANUC 0i-MF(5) |  |

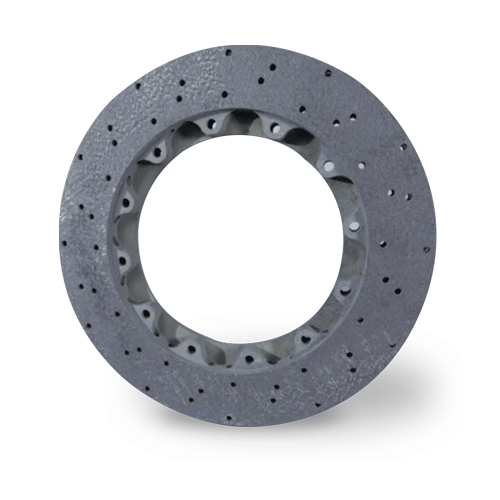

 碳-陶复合伙料新能源刹车盘 |

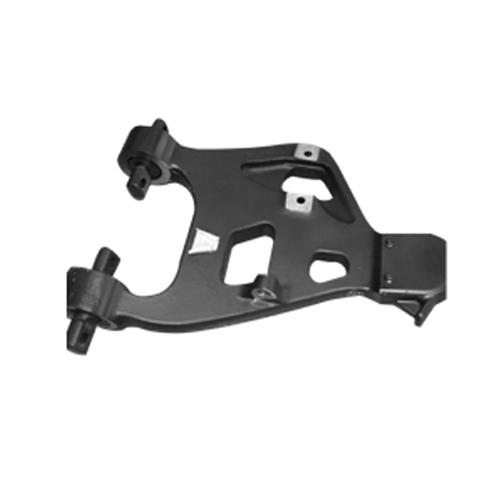

 钛合金特种车转向减震器支架 |
| 项目 | 单元 | UVC-1165 |
| X/Y/Z轴加工行程 | mm | 1100×650×600 |
| 工作台尺寸 | mm | 1200×600 |
| 工作台最大负载 | kg | 800 |
| X/Y/Z轴急剧移动速度 | m/min. | 36 / 36 / 36 |
| 主轴转速（最高） | rpm | 12,000( 直联式 ) | 15,000( 直联式 ) | 18,000(电主轴) |
| 锥孔规格 | — | BT40 | BT40 | HSK-A63 |
| 刀库容量 | 把 | 24 | 30 |
| 最大刀具直径（满刀/邻空） | mm | Φ75 / Φ150 |
| 最大刀具长度 | mm | 250 |
| 最大刀具质量 | kg | 8 |
标配：
| ◆ 三菱M80B | ◆ 加工冷却系统 |
◆ 集中式自动光滑系统 | ◆ 表挂式手轮 |
| ◆ 气枪 | ◆ 电箱热互换器 |
| ◆ LED工作灯 | ◆ 三色警示灯 |
| ◆ 安全门锁 |
选配：
◆ 西门子 828D-280 | ◆ FANUC 0i-MF (5) |
| ◆ 油雾网络器 | ◆ 四五轴转台 |
| ◆ 接触式对刀仪 | ◆ 高精度3D测头 |
| ◆ 自动门 | ◆ 圆盘式油水分离器 |
| ◆ 主轴恒温冷却系统 | ◆ 排屑器（链式、刮板式、双层） |
| ◆ 水枪 |
配置合用机型：UGV-1165
